GB/T12706.1-2008,GB/T19666-2005,JG/T442-2014,IEC60332,IEC60331,GB/T18380,GB/T19216及企業標準。
本產品適用于額定電壓0.6/1kV，工作頻率50Hz線路中，供輸配電能之用。特別適用于地鐵、商場、醫院、劇場、高層建筑、核電站等人員密集場所及綠色安全環保要求的重要場所。
1）、電氣絕緣性能高
由于輻照交聯材料內無需添加會導致電性能變差的交聯劑，因而體積電阻系數比化學交聯高1～2個數量級，擊穿電場強度也比化學交聯高。
2）、耐熱老化性能高
構成輻照交聯的化學鍵是C-C鍵，是由高能化合而成，而分子鍵能大、穩定性高,因而輻照交聯電纜長期工作溫度達125℃。而化學交聯中雜鍵較多（如-S-，-N-，-O-鍵等），其鍵能較小，耐溫等級不是很高。
3）、機械性能高，耐刮、耐磨性能好。
4)、產品耐油、耐溶劑性能好。
5)、耐環境應力開裂性能高。
1）、電纜導體的最高額定工作溫度為90℃、105℃、125℃；
2）、電纜敷設時環境溫度不低于0℃。
| 型號 | 名稱 |
| WDZ-YJ（F）E | 銅芯輻照交聯聚烯烴絕緣無鹵低煙阻燃電力電纜 |

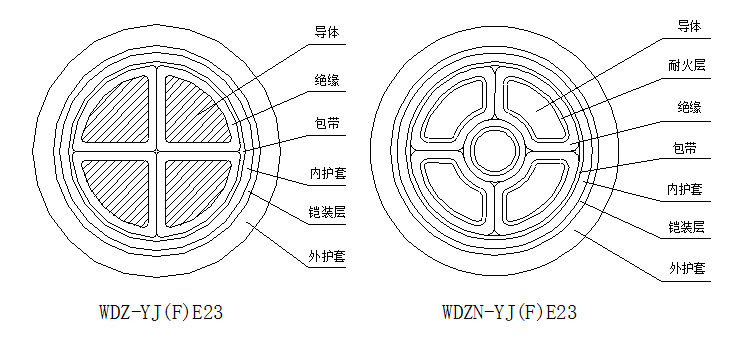

| WDZ-YJ（F)E23 | 銅芯輻照交聯聚烯烴絕緣鋼帶鎧裝無鹵低煙阻燃電力電纜 |
| WDZ-YJ（F）E33 | 銅芯輻照交聯聚烯烴絕緣鋼絲鎧裝無鹵低煙阻燃電力電纜 |
| WDZN-YJ（F）E | 銅芯輻照交聯聚烯烴絕緣無鹵低煙阻燃耐火電力電纜 |
| WDZN-YJ（F）E23 | 銅芯輻照交聯聚烯烴絕緣鋼帶鎧裝無鹵低煙阻燃耐火電力電纜 |
| WDZN-YJ（F）E33 | 銅芯輻照交聯聚烯烴絕緣鋼絲鎧裝無鹵低煙阻燃耐火電力電纜 |
| 注：①電纜長期允許工作溫度為90℃、105℃、125℃三種，表示時在型號后加上-125℃，如：WDZA-YJYJ（F）-125，90℃時省略； ②電纜阻燃分為A類、B類和C類三類，相應型號表示為WDZA、WDZB、WDZC，當用戶未注明阻燃類別時按C類阻燃執行。 |
|
| 型號 | 芯數 | 額定電壓 （kV） |
標稱截面 （mm2） |
| WDZ-YJ（F）E、WDZN- YJ（F）E | 1 | 0.6/1 | 2.5～300 |
| WDZ-YJ（F）E、WDZN- YJ（F）E | 2、3、3+1、4、5、4+1、3+2 | 2.5～300 | |
| WDZ-YJ（F）E23、WDZN- YJ（F）E23 | 4～300 | ||
| WDZ-YJ（F）E33、WDZN- YJ（F）E33 | 4～300 | ||
| 注：單芯電纜鎧裝采用非磁性材料。 | |||
1、燃燒性能
⑴鹵素氣體釋放量試驗：pH值≥4.3，電導率≤10μs/mm；
⑵煙密度試驗：透光率≥60%；
⑶電纜阻燃試驗：通過GB/T18380規定的成束燃燒試驗；
⑷電纜耐火試驗：通過GB/T19216規定的耐火試驗。
2、電氣性能
⑴導體直流電阻符合GB/T3956的規定；
⑵工頻耐壓試驗:3500V,5min不擊穿；
⑶絕緣電阻常數：額定工作溫度下不小于3.67MΩ.km。
3、機械物理性能
⑴熱延伸試驗：絕緣或護套熱延伸（200℃，20N/cm2），載荷下最大伸長率175%，冷卻后最大永久伸長率15%；
⑵電纜允許的彎曲半徑：
| 項目 | 單芯電纜 | 多芯電纜 | ||
| 無鎧裝 | 有鎧裝 | 無鎧裝 | 有鎧裝 | |
| 電纜最小彎曲半徑 | 20D | 15D | 15D | 12D |
| 注：D—電纜外徑。 | ||||
1、交貨長度不小于100m。
2、根據雙方協議，可以任何長度交貨。
3、長度計量誤差不超過±0.5%。
